Sistemi di supervisione SCADA: cosa sono e come funzionano

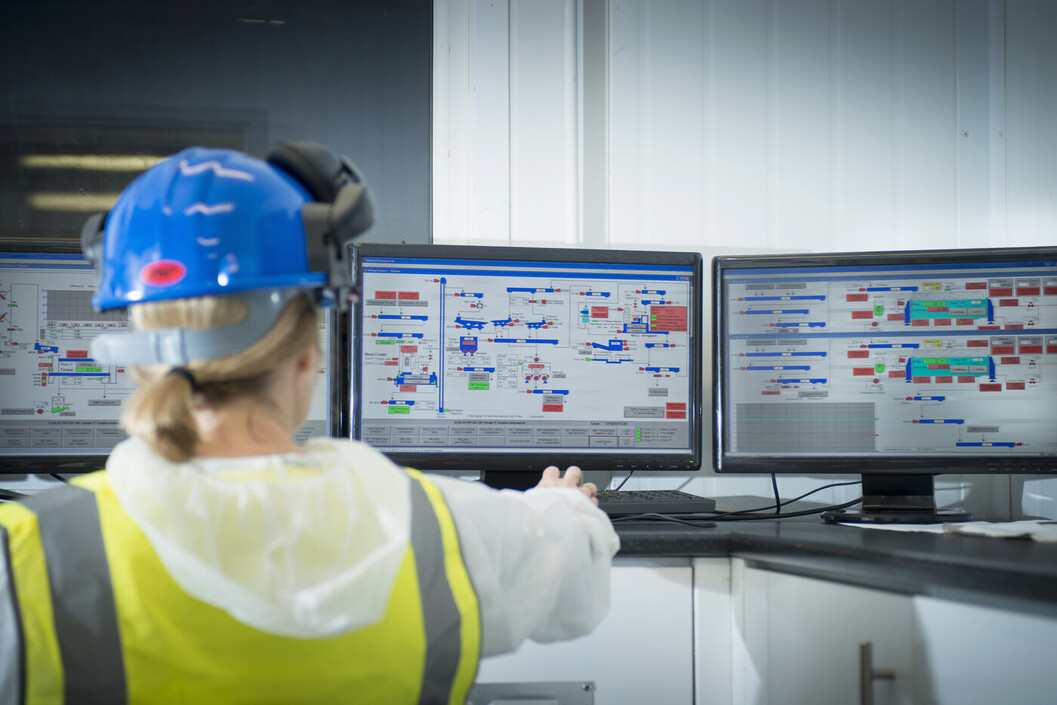

SCADA è l'acronimo di Supervisory Control And Data Acquisition, ovvero supervisione, controllo e acquisizione dati. Un sistema SCADA raccoglie dati e informazioni da PLC, sensori, strumenti da campo e macchinari e li visualizza attraverso interfacce dedicate. Gli operatori possono così monitorare in tempo reale lo stato di una linea o di un impianto e , dove previsto, inviare comandi per intervenire sul processo attraverso opportune operazioni correttive.

Per comprenderne il funzionamento è utile distinguere tre momenti: l'acquisizione rende disponibili i dati provenienti dal campo, la supervisione li organizza in una vista operativa e il controllo consente gli interventi previsti dalla configurazione del sistema. Queste attività aiutano a trasformare i dati dell'impianto in informazioni utili per gli operatori.

La supervisione si avvale di diversi strumenti per rappresentare graficamente lo stato delle macchine e del processo, gli allarmi segnalano le anomalie, i trend mostrano l'andamento delle variabili nel tempo. Attraverso questi strumenti, gli operatori possono verificare le condizioni di funzionamento, individuare le anomalie e valutare gli interventi necessari.

L’integrazione con interfacce operatore HMI, database e software gestionali permette inoltre di condividere i dati con le diverse funzioni aziendali. Il sistema SCADA collega quindi ciò che accade nell'impianto alle esigenze di controllo e analisi dell'azienda: permette di monitorare le condizioni operative e utilizzare i dati raccolti per comprendere l'andamento del processo e valutare gli interventi necessari.

Integrazioni SCADA: vantaggi e benefici per la produttività

L’integrazione di un sistema SCADA aiuta a comprendere come funziona l’impianto e dove è possibile migliorarlo. Il valore non consiste soltanto nel visualizzare le variabili, ma nel collegare i dati alle condizioni operative per supportare decisioni e interventi. Una soluzione adeguatamente progettata può contribuire alla produttività in diversi modi:

• Ridurre i tempi di diagnosi e fermo macchina. Allarmi, storico degli eventi, stati macchina e trend permettono di ricostruire ciò che è accaduto prima di un’anomalia. Consultarli insieme aiuta gli operatori a individuare le possibili cause e a orientare le verifiche.

• Individuare le inefficienze produttive. I dati possono evidenziare micro fermate, attese e velocità inferiori a quelle stabilite. Queste informazioni aiutano a capire dove si perde capacità produttiva e se esistono squilibri o disallineamenti tra le macchine di una linea.

• Migliorare la stabilità del processo. Confrontare le misure con i set-point, cioè i valori di riferimento impostati, e con i limiti operativi consente di riconoscere scostamenti e condizioni anomale. L’analisi supporta la valutazione degli interventi correttivi necessari.

• Misurare prestazioni e qualità. Per valutare i risultati produttivi, è utile distinguere tre indicatori: i tempi di ciclo, che misurano la durata di un ciclo di lavorazione; la disponibilità, che indica quanto tempo l'impianto è effettivamente operativo rispetto al tempo di produzione pianificato; e l'OEE, che ne esprime l'efficacia complessiva. Per interpretare correttamente questi indicatori, servono dati affidabili, criteri di calcolo coerenti e una classificazione chiara delle cause di fermo.

• Confrontare macchine e impianti diversi. Lo SCADA può raccogliere dati da PLC e apparecchiature di più fornitori. Il confronto tra linee, turni, ricette o stabilimenti richiede però criteri uniformi di raccolta e organizzazione delle informazioni, affinché i risultati siano confrontabili.

Lo SCADA non migliora quindi la produttività in modo automatico: rende disponibili le informazioni necessarie per riconoscere le criticità, scegliere gli interventi e verificarne l’efficacia. I benefici dipendono dalla qualità dei dati, dalla configurazione del sistema e dal loro utilizzo nelle attività quotidiane.

Acquisizione dati SCADA e manutenzione predittiva

Per comprendere il ruolo dello SCADA nella manutenzione, è utile distinguere l'acquisizione dei dati dalla loro storicizzazione. L'acquisizione raccoglie le misure dell'impianto e permette di osservarne le condizioni di funzionamento. La storicizzazione conserva queste misure nel tempo, rendendo possibile il confronto tra valori attuali e passati. Analizzarne l’andamento in condizioni operative distinte aiuta a confrontare e riconoscere variazioni significative in un definito lasso temporale e a valutare quando effettuare verifiche o interventi manutentivi. Questa lettura aiuta a riconoscere variazioni significative e a supportare le decisioni manutentive.

Per interpretare correttamente una misura, occorre sapere a quale apparecchiatura si riferisce, quando è stata acquisita, quale unità di misura utilizza e quanto è affidabile. È inoltre necessario considerare il contesto: stato macchina, carico, prodotto in lavorazione, turno e interventi effettuati. Una variazione del parametro, infatti, non indica necessariamente un deterioramento: può dipendere anche da un cambiamento delle condizioni operative.

È utile distinguere il monitoraggio delle condizioni dalla manutenzione predittiva. Il primo evidenzia come sta funzionando l’apparecchiatura; la seconda utilizza dati e criteri diagnostici validati per valutare il possibile evolversi del degrado. Lo SCADA fornisce una base informativa, ma non garantisce da solo la previsione dei guasti: servono sensori adeguati, dati affidabili, uno storico rappresentativo e modelli o regole verificati.

Per rendere operative le informazioni, le segnalazioni devono essere collegate a un processo di verifica e, quando necessario, alla creazione di ordini di lavoro. L’integrazione con sistemi dedicati alla gestione della manutenzione o degli asset, permette di associare i dati alle singole apparecchiature e alla loro storia manutentiva. In questo modo, il monitoraggio può supportare la pianificazione degli interventi e contribuire a ridurre il rischio di fermi non programmati.

Come scegliere un sistema SCADA per l'automazione industriale

Per selezionare un sistema SCADA, il punto di partenza è capire che cosa serve all'impianto: quali processi supervisionare, quali operazioni controllare e quali dati raccogliere e analizzare. Queste esigenze vanno poi confrontate con le caratteristiche del sistema, verificando la compatibilità con le tecnologie già installate e la possibilità di ampliarlo in futuro. Quest'ultima capacità, o meglio scalabilità, permette di adeguare la soluzione all'evoluzione dell'impianto. Il criterio di scelta non è quindi il numero di funzionalitàà disponibili, ma la loro utilità rispetto ai requisiti operativi e agli obiettivi produttivi.

Definire i requisiti funzionali
L’analisi preliminare parte dall'individuazione delle linee, delle macchine, dei quadri, dei sensori e degli azionamenti da monitorare o comandare. Per ciascuno occorre definire quali informazioni acquisire,  con quale frequenza raccogliere i dati e quali comandi rendere disponibili. Vanno inoltre individuate le postazioni HMI, attraverso cui gli operatori interagiscono con il sistema, e gli eventuali siti remoti da collegare. Infine, occorre precisare le esigenze di gestione degli allarmi, conservazione dei dati nel tempo, produzione di report e accesso da computer aziendali o dispositivi mobili.

I requisiti devono precisare le finalità del sistema:

• Diagnostica: organizzazione degli allarmi, consultazione dello storico degli eventi e analisi dei trend per supportare l’individuazione delle anomalie e delle possibili cause.

• Monitoraggio energetico: acquisizione di consumi, potenze e assorbimenti, con indicatori riferiti a macchine e aree di produzione.

• Manutenzione: registrazione di ore di funzionamento, cicli e avviamenti, gestione di soglie diagnostiche e collegamento ai sistemi di monitoraggio.

• Gestione dei dati: storicizzazione, eventuale utilizzo di database di archiviazione, esportazione e disponibilità di API per l’integrazione con MES, ERP o piattaforme cloud.

• Controllo: distinzione tra le informazioni destinate alla sola visualizzazione e i comandi consentiti, nel rispetto delle logiche di processo e delle autorizzazioni previste.

Verificare la compatibilità con PLC e dispositivi

La compatibilità con le tecnologie presenti nell’impianto è un criterio determinante. La valutazione deve tuttavia considerare l’intera architettura e i requisiti specifici dei PLC e dei dispositivi installati.

Valutare sicurezza, scalabilità e costi di gestione

La scelta deve includere la sicurezza informatica, l’usabilità delle interfacce, le funzionalità di storicizzazione e le possibilità di integrazione con i sistemi aziendali. È inoltre importante valutare i costi complessivi nel tempo, comprendendo licenze, implementazione, manutenzione, aggiornamenti, assistenza ed eventuali ampliamenti. Un system integrator con esperienza nell’automazione industriale può tradurre le esigenze operative in specifiche tecniche, definire i segnali da acquisire e progettare un’architettura coerente con gli obiettivi aziendali. Questo approccio orienta la raccolta dei dati verso finalità concrete di supervisione, diagnosi e miglioramento dei processi.

Dalla supervisione SCADA all'ottimizzazione dei processi

Integrare un sistema SCADA significa trasformare i dati industriali in informazioni utili per migliorare produttività, affidabilità e controllo. ai fini delle attività di produzione e manutenzione. La supervisione in tempo reale permette di osservare lo stato delle macchine e l'evoluzione delle diverse fasi del processo. Attraverso opportune integrazioni, le informazioni raccolte da PLC e macchinari possono inoltre essere condivise con i software gestionali e rese accessibili alle funzioni aziendali interessate.

Per passare dalla semplice osservazione al miglioramento dei processi, occorre definire che cosa si vuole ottenere e come misurarlo. Gli indicatori descrivono le prestazioni da valutare, mentre le dashboard, cioè le schermate di riepilogo, organizzano i dati per facilitarne la lettura. Il loro utilizzo aiuta  a riconoscere inefficienze, valutare possibili cause e scegliere gli interventi più appropriati.

Il miglioramento continuo segue un percorso concreto: osservare i dati, analizzare le criticità, intervenire e verificare i risultati. Ad esempio, se una linea presenta tempi di ciclo più lunghi del previsto, gli operatori possono esaminare gli stati macchina e gli eventi registrati per individuare le possibili cause. Dopo l’intervento, il confronto dei dati in condizioni operative comparabili consente di valutarne l’efficacia.

Lo SCADA non ottimizza quindi l’impianto in modo automatico: fornisce le informazioni necessarie per prendere decisioni e verificarne gli effetti. Una soluzione adeguata alle esigenze operative, progettata con il supporto di un partner d’integrazione competente, può contribuire a valorizzare gli impianti esistenti e a costruire una base per la loro evoluzione digitale.

Priver affianca le aziende nella progettazione e realizzazione di sistemi SCADA e di automazione industriale, integrando la strumentazione di misura in campo con le soluzioni di controllo e supervisione.

Ogni progetto nasce dall’analisi delle esigenze operative dell’impianto e si sviluppa attraverso soluzioni integrate, progettate per garantire un monitoraggio affidabile dei processi e una gestione consapevole delle informazioni.
